Le transistor 2N3904




Transistor bipolaire, NPN, 40 V, 200 mA, TO-92, 3 broches












Transistor 2N3904
  BoîtierTO-18

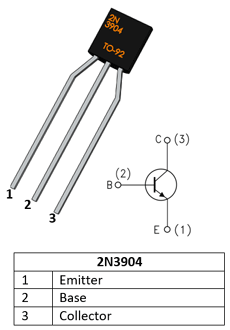

Brochage du 2N3904



























Aider le site
Le 2N3904 de Multicomp est un transistor NPN traversant, silicium en boîtier TO-92. Les caractéristiques de ce transistor pour commutation rapide, offrent un arrêt rapide et une tension de saturation faible. Ils sont donc appropriés pour la commutation et l'amplification.

Tension d'émetteur collecteur (Vce) de 40V
Courant collecteur continu (Ic) de 200mA
Dissipation de puissance 625mW
Plage de température de jonction de -55°C à 150°C
Tension de saturation Collector Emetteur inférieure à 300mV à Ic = 10mA
Courant DC suppérieur à 30 avec Ic=100mA
Gain en courant DC hFE: 300hFE
Fréquence de transition ft: 300MHz
Type de boîtier    TO-92
Tension Emetteur Base maximum    6 V


Applications
Traitement du Signal, Gestion d'alimentation, Périphériques Portables, Electronique Grand Public, Industrie






Le 2N3904 datasheet
