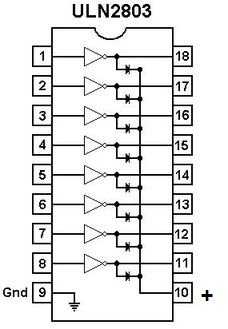

ULN 2803A - ULN2804A

Réseau de transistors bipolaires - Darlington NPN, 50 V, 2.25 W, 500 mA, 1000 hFE

- Les circuits intégrés ULN2803 et ULN2804 ont huit transistors NPN darlington dans un même boîtier. Ce type de circuit est idéal quand il s'agit de commander plusieurs relais, LED etc

- Pour une commande en +5 V (standard TTL), prendre un ULN2803.
- Pour une commande en +3 V à +15 V (CMOS), prendre un ULN2804.

- Chaque Darlington dispose d'un courant crête de charge de 600mA (500mA en continu) et peut résister à au moins 50V à l'état OFF. ULN2803A a une résistance d'entrée 2.7Kohm pour 5V TTL et CMOS pour simplifier l'interfaçage avec les familles logiques

Caractéristiques du ULM2803A
Courant de collecteur à 500 mA (Sortie unique)
Sorties haute tension: 50 V
Diodes de sortie
Entrées compatibles avec différents types de logique
Les sorties peuvent être mises en parallèle pour une capacité de courant plus élevé
Dissipation de puissance Pd: 2.25W
Gamme de température ambiante de -20°C à 85°C Application: Commande de relais
Pilotes de lampe
Pilotes d'affichage LED
Buffers logiques
Commande de moteurs
etc
