La diode 1N4007

Diodes de 1N4001 à 1N4007: Diodes de puissance standard -  1 A

Les diodes 1N4001/4007 sont des diodes de redressement d'usage général, axial dans un boîter DO-41, avec une faible chute de tension et une haute capacité de courant.

Application: Electronique grand public.
Tension Vrrm:  400V
Chute de tension à 1,0 A DC  1,1 V
Courant, If moy:  1A
Courant, Ifs max:  30A
Tension inverse de crête répétitive: 1000V
Capacité typique de jonction: 10 pF
Température de fonctionnement max: 150°C
Température de fonctionnement minimum: -50 °C
Type de boîtier de diode: DO-41 (DO-204AL)
Dimensions 2.7 x 5.2 x 2.7mm

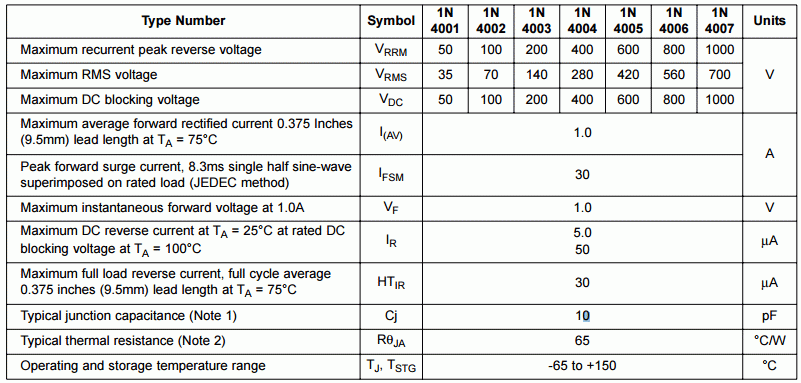

Datasheet des diodes 1N4001 à 1N4007
