Amplificateur BF LM 3886
- De la puissance sur un circuit imprimé lilliputien, voici le LM3886. Ce circuit n'est pas nouveau, loin de là, mais il fait encore parler de lui. Cela n'est pas étonnant, au vu de ses caractéristiques.

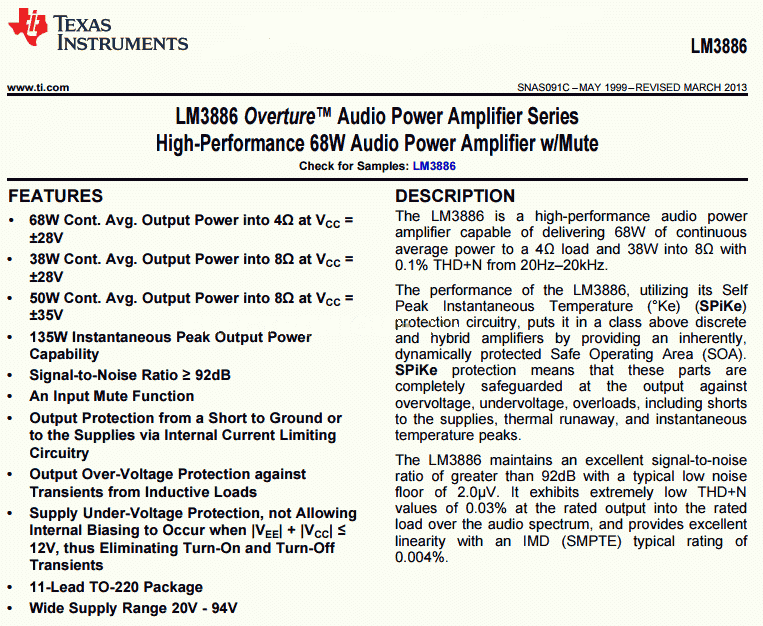

Voici les caractéristiques du LM3886. (Données Texas Intrument) :
- Cela vu, on peut se demander si il tient ses promesses. Voici les résultats
- Puissance de sortie sur 8 Ω = 63 W
- Puissance de sortie sur 4 Ω = 108 W
- Bande passante en puissance 8 à 90 kHz
- Rapport signal/bruit= 94 dB (1 W sur 8 Ω)
- Ces mesures ont étées faites avec une alimentation régulée de ± 35 V, la distortion ne dépassant pas les 0,1% dans tous les cas. On peut donc dire sans se tromper, que LM 3886 est Hifi.
Lorsque son alimentation est non régulée, il faut s'attendre à des puissances moindres.
Données National Semiconductor
- Puissance sur 4 Ω = 68 W avec une alimentation de ± 28 V
- Puissance sur 8 Ω = 38 W avec une alimentation de ± 28 V
- Puissance sur 8 Ω = 50 W avec une alimentation de ± 35 V
- La puissance instantanée maximale que peut fournir le LM 3886 est de 135 W environ. (voir puissance musicale sur le site).
- Il est de plus très stable, mais c'est courant, selon les montages proposés, de voir une cellule de boucherot, qui souvent n'a pas lieu d'être en place. Le montage proposé ici n'en comporte pas.
- Le plus important est la dissipation de la chaleur dégagée du LM 3886. Le radiateur doît être conséquent. Dimensions : 200 x 80 x 40mm (L x l x h), dissipation : 0.67 °/W. est bien venu pour deux LM3886.
- Puissance de sortie sur 8 Ω = 63 W
- Puissance de sortie sur 4 Ω = 108 W
- Bande passante en puissance 8 à 90 kHz
- Rapport signal/bruit= 94 dB (1 W sur 8 Ω)
- Ces mesures ont étées faites avec une alimentation régulée de ± 35 V, la distortion ne dépassant pas les 0,1% dans tous les cas. On peut donc dire sans se tromper, que LM 3886 est Hifi.
Lorsque son alimentation est non régulée, il faut s'attendre à des puissances moindres.
Données National Semiconductor
- Puissance sur 4 Ω = 68 W avec une alimentation de ± 28 V
- Puissance sur 8 Ω = 38 W avec une alimentation de ± 28 V
- Puissance sur 8 Ω = 50 W avec une alimentation de ± 35 V
- La puissance instantanée maximale que peut fournir le LM 3886 est de 135 W environ. (voir puissance musicale sur le site).
- Il est de plus très stable, mais c'est courant, selon les montages proposés, de voir une cellule de boucherot, qui souvent n'a pas lieu d'être en place. Le montage proposé ici n'en comporte pas.
- Le plus important est la dissipation de la chaleur dégagée du LM 3886. Le radiateur doît être conséquent. Dimensions : 200 x 80 x 40mm (L x l x h), dissipation : 0.67 °/W. est bien venu pour deux LM3886.
Voici quel genre de dissipateur.
- Surtout, ne pas vouloir faire des économies en mégotant sur le dissipateur, en effet, en cas de surchauffe du LM3886, la protection va se mettre en action et limiter la puissance de sortie.
- Le schéma proposé :
- Le schéma proposé :
Cliquer pour agrandir
- Le gain de l'amplificateur est égal à R4/R3, soit ici 22 Fois. Pour varier le gain, augmenter R4, ou descendre R3 (680 ohms par exemple). La basse fréquence est limitée par les capacités C1-C3, quand à C2 celui-ci limite l'accrochage HF possible à l'entrée.
- L'alimentation devra être conséquente :
- Quatre condensensateurs de 10.000µ 50 V sont en place. Il ne faut pas oublier que se sont eux qui constituent la réserve d'énergie de l'amplificateur, (puissance musicale).
- Circuit imprimé :
- L'alimentation devra être conséquente :
- Quatre condensensateurs de 10.000µ 50 V sont en place. Il ne faut pas oublier que se sont eux qui constituent la réserve d'énergie de l'amplificateur, (puissance musicale).
- Circuit imprimé :
