Un redresseur alternatif-continu parfait

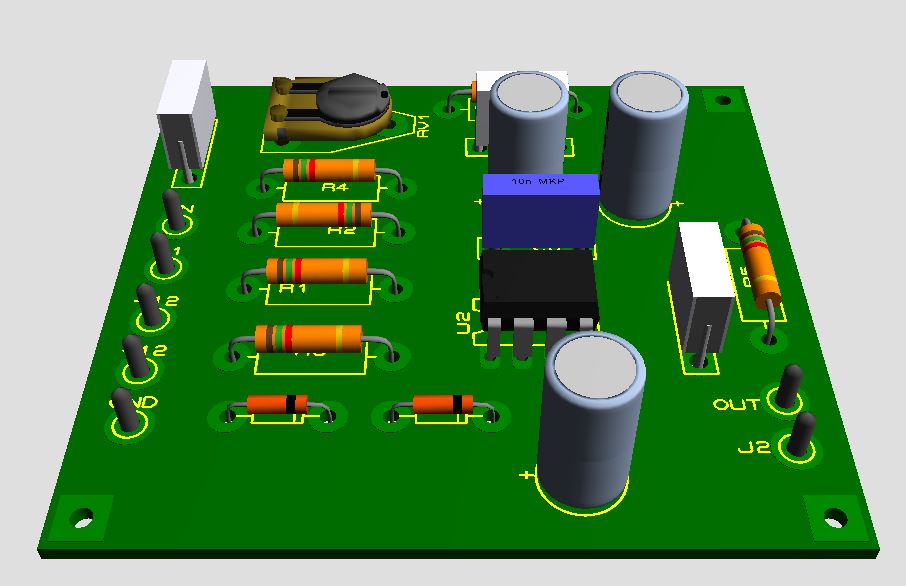

Redresseur de précision
Cliquer pour agrandir









- Un circuit vu mètre doit être précédé d'un circuit redresseur alternatif-continu. Celui-ci peut être une simple diode et une capacité. Le mieux est quand même un redresseur tel que celui représenté ici. Ce montage est communément appelé "redresseur de précision double alternance".

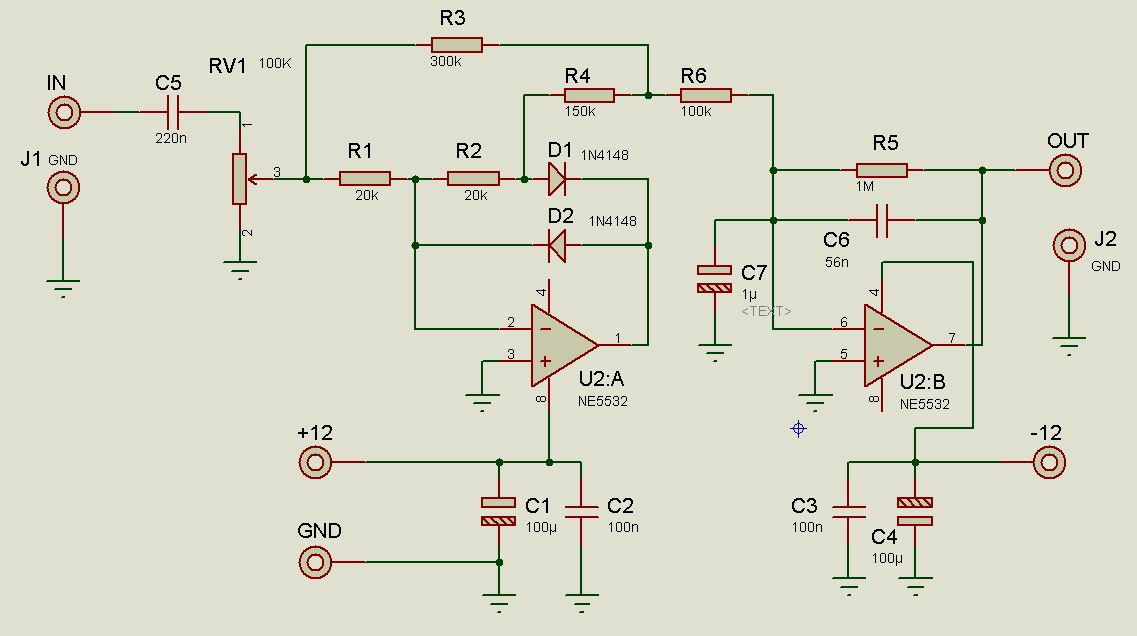

Le schéma:
Redresseur de courant alternatif continu
Redresseur double alternance

 Cliquer pour agrandir

- Le circuit U2-A est le redresseur tandis que le U2-B est  l'intégrateur. Le circuit intégré est un NE 5532, mais il peut être remplacé par un équivalent tel le LF 353. L'ensemble à un gain de 10 environ. Une résistance ajustable à l'entrée permet d'ajuster la sensibilité en fonction des besoins.

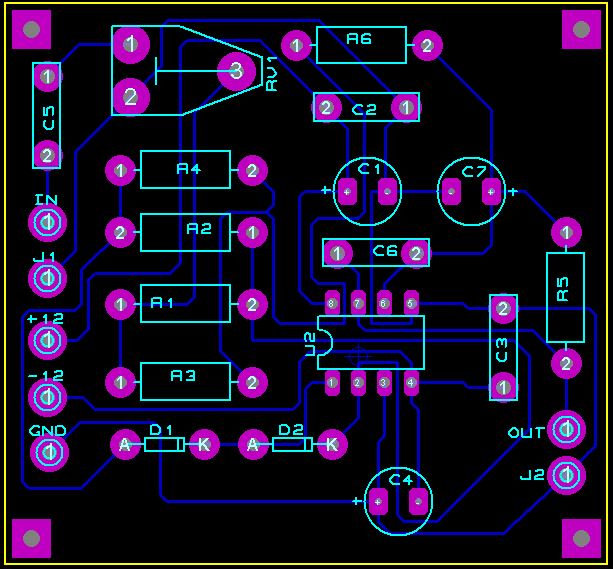

Le circuit imprimé:
