Montage à NE555
Cliquer sur les images pour agrandir
Un traceur de signal simple
Un double clignotant à LED
Un interrupteur crépusculaire

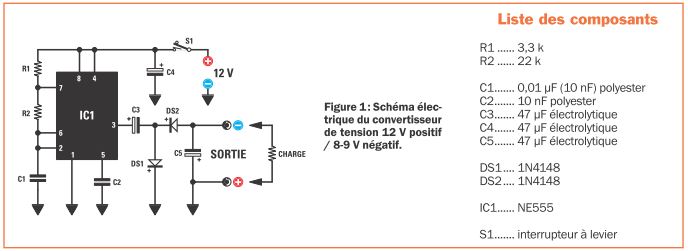

Un convertisseur de tension 12 V positif / 8-9 V négatif
Un convertisseur élévateur de tension
Un métronome
Un temporisateur à commandes start et stop

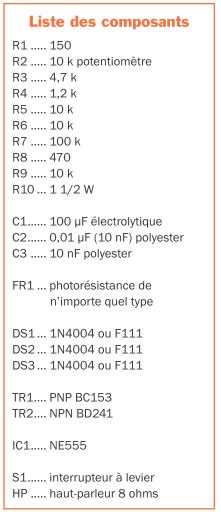

Une alarme sonore sensible à la lumière
- Ce schéma électrique émet une note acoustique d’environ 700 Hz quand la photorésistance FR1 est occultée (quand elle ne reçoit plus ou moins de lumière).
Si, comme le montre le schéma, nous intervertissons les points ABC, nous obtenons l’effet inverse : le circuit émet alors sa note lorsque la photorésistance est illuminée.
Si, comme le montre le schéma, nous intervertissons les points ABC, nous obtenons l’effet inverse : le circuit émet alors sa note lorsque la photorésistance est illuminée.
